AI算力产业高速扩张，驱动800G、1.6T乃至3.2T光模块快速迭代落地，高速PAM4信号测试需求爆发。采样示波器作为光模块量产测试的核心装备，是光通信产业链的关键基础硬件，该领域高端市场长期被海外仪器厂商主导，行业对高可靠国产方案的需求愈发迫切。



奇历士成立于2018年，在深圳、香港布局研发办公，由两位技术专家联合创立。核心团队汇聚一批来自海内外头部半导体企业的资深专家，完整覆盖高速ADC芯片设计、THA高速模拟前端研发、oDSP算法、系统整机与商业化落地全链条能力。公司在中国、美国、欧洲累计申请超20项专利，专注高速、高精度ADC/DAC芯片自研，旗下12位10.4Gsps高速ADC多项关键指标达到国际先进水平，产品广泛服务于仪器测量、高速数据采集、宽带通信、工业自动化、能源等领域，为客户提供底层芯片级国产化解决方案。



随着AI大模型算力需求爆发，800G光模块大规模量产，1.6T逐步商用、3.2T加速研发，单通道速率迈向112GBaud‑224GBaud PAM4时代，采样示波器成为光模块研发验证与产线量产必配设备。高速PAM4信号噪声容限极低，对仪器的模拟带宽、噪声基底、孔径抖动、ENOB有效位数提出严苛要求。行业市场规模伴随光模块迭代快速扩容，新一代1.6T、3.2T光模块对应的测试设备价值量成倍抬升；一代光模块对应一代测试仪器，硬件底层高度依赖自研高速采样保持THA电路与高性能ADC芯片，外采商用芯片难以满足带宽、噪声综合指标，形成很高的技术壁垒。海外设备价格高昂，交付周期长，国内光模块厂商迫切需要具备底层芯片自主可控的国产采样示波器方案。

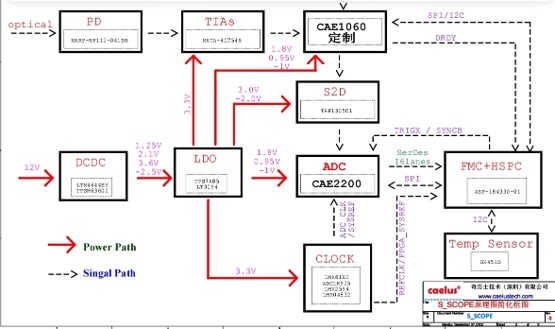

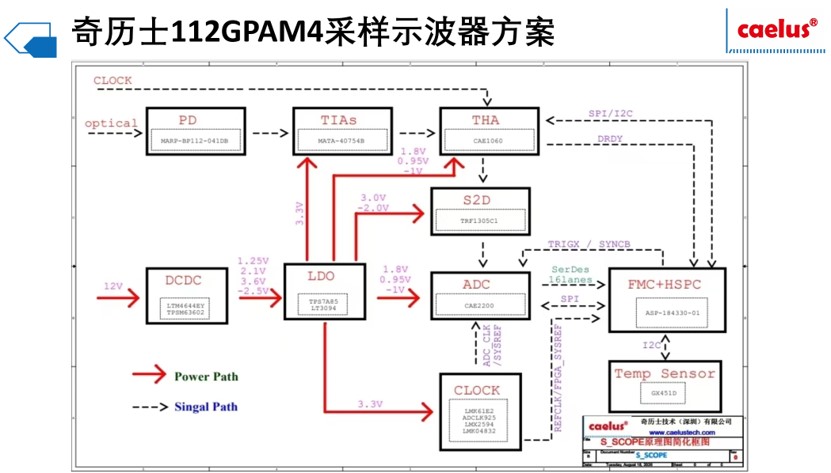

基于自研高速ADC芯片与自研THA高速模拟前端电路，奇历士推出面向光模块量产测试的采样示波器完整方案。该方案是目前国产速度最快、综合性能最优秀，同时具备突出成本竞争优势的采样示波器解决方案。方案核心硬件全部自主研发，自研THA采样保持模拟前端，保障高模拟带宽、低孔径抖动、低失真，精准捕获112GBaud及以上PAM4高速跳变信号；搭配自研高性能高速ADC，完整支撑眼图、TDECQ、COM、RLM等光模块全套测试指标测量，可适配研发实验室调试以及产线量产测试两种场景。底层芯片自主可控，既可以向仪器厂商输出芯片‑模拟前端核心器件，也可以输出完整参考设计方案，大幅降低国产仪器厂商的开发周期与硬件风险，相比依赖海外器件的方案，拥有成本可控、供货稳定、支持深度定制迭代的核心优势。



在系统架构设计上，奇历士方案采用2200MHz高中频架构，对比行业竞品普遍采用的100MHz低中频架构拥有显著综合优势。100MHz低中频方案，对模拟器件滤波器、混频器的相位噪声、线性度要求极高，容易引入镜像噪声、混频杂散，带来信号失真，恶化PAM4信号的ENOB有效位数；而2200MHz高中频架构，远离基带低频噪声区间，规避低频电路1/f噪声干扰，镜像频率远离有用信号频段，滤波器更容易实现高抑制比，杂散与镜像干扰被大幅压制，系统信噪比、有效采样精度得到提升，面对112G PAM4这类多电平小噪声裕量信号，测量结果更加真实可靠，减少产线误判，提升量产测试良率置信度。



面向下一代光通信测试需求，奇历士并未止步于现有成果。公司将持续深耕底层芯片技术，未来会迭代研发速率更高的ADC芯片、性能更强的THA模拟前端，打造成本竞争力进一步提升的采样示波器产品，同时布局实时示波器完整解决方案，持续拓宽国产测试设备的能力边界。



为加速高端测试设备产业落地，奇历士积极面向国内系统设计企业、示波器整机制造企业开放合作。公司希望依托自身芯片与模拟前端的技术底座，携手产业链伙伴优势互补、联合开发，共同攻克高速测试装备技术难关，协力推进高端测试设备的国产化事业发展。



        依托自研ADC、THA模拟前端硬件底座，叠加2200MHz高中频先进系统架构，奇历士采样示波器方案打破底层器件卡脖子难题，为国内光模块测试仪器企业提供全新的国产化路径，助力国内800G/1.6T光模块产业高质量发展，加速高端测试设备的国产替代进程。
